HP ILO3    IL 100i    DELL IDRAC6 配置总结

HP ILO不可否认是一款比较好的远程管理工具

我连续配置了两天 总结了一些经验

HP对380以上机型所配置的ILO3 非常好用。网上有很多教程直接照搬就好，

这边要强调一点的是HP ILO的 远程管理WEB页面

 HP ILO 3的远程KVM 控制支持 MS 的。Net 和JAVA 控制  .NET 控制很简单直接下载安装微软的Microsoft .NET Framework 3.5 然后点击就可以进入远程KVM控制

对比JAVA 远程控制来讲 .net的总感觉有那么一些不流畅

对于JAVA 控制其实也很简单  直接到ORACLE 网站下载一个JRE 就好，安装完成后的童鞋们注意了 这个时候点击是进不了远程KVM控制的界面的。网上查了半天的资料说是要设置 JAVA 环境变量，弄了一个多小时 就是出来不了。于是放弃。

后来翻开ORACLE的配置文档逐字逐句的翻译，翻译到中途灵光一现，是不是防火墙的问题的呢 ，于是乎关闭防火墙 远程控制界面终于出来了。找到原因后开启防火墙允许JAVAWS运行OK 这个问题解决

进入桌面后 会发现鼠标不同步 需要在控制面板的鼠标选型中把提高鼠标指针精度去掉

ILO3 是一个单独管理的网口， 配置界面也是在启动的时候按F8接入独立的配置界面的使用配置都比较简单。

重点是ILO100i

ILOI100 的启用时要在bios 中启用

启动按F10  移动左右光标到 Advanced 选项接着移动上下光标到IMPI  CONFIGURATION 选项



选择第一项

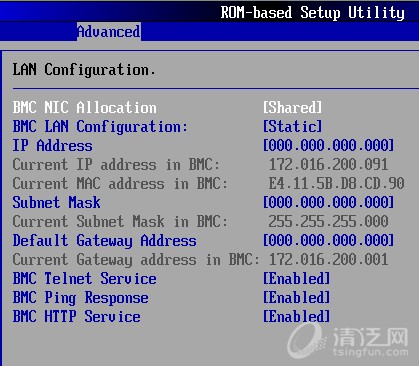

进入如下配置选项。 BMC NIC ALLOCATION  模式选项是（独占模式）我配置该模式ILO100 就是不能被访问 配置的IP地址PING不通。改为（共享模式）可以ping 通ILO 100并且可以访问 ILO

除了IP 地址 其他就如上配置就好。

配置好IP 后就可以访问ILO 100的WEB 页面了

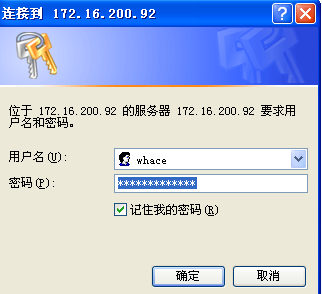

在WEB页面里输入HTTP：//IP 地址 会弹出输入用户名密码的对话框

默认用户名密码都为admin

进入控制页面后

可以再这里更改密码

ILO100默认是没有远程KVM 的需要输入LICENSE  才会出来

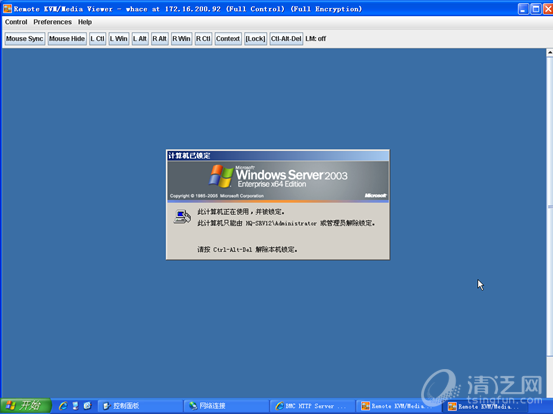

点击就会出来远程KVM了

注意 ilo 100的远程KVM 只支持JAVA 所以需要童鞋门下载安装JRE 并在防火墙里面运行JRE       运行

ILO 100的KVM 画面和ILO 3 有些变化，单基本功能都大同小异 如远程虚拟软盘，远程虚拟光驱等等

现在要要介绍ILO 100的高级用法了  HP 官方没有自己研究出来的

HP 官方介绍 ILO 100 需要独自占用机器的第一个网口 一旦启用ILO这个网口将不能做数据通信使用.

进过4个小时的实验 对HP288G6进行反复实验 得出结论如下

如果服务器只带2个网口  那么的却如HP官方介绍的那样 启用ILO后网口将不能做其他用途

这个时候加上一片 HP NC360T 双口网卡 情况将变得不一样

服务器自带的第一个网口同时可以作为数据通信和ILO 管理使用  并没有HP 官方介绍的共享模式下许多高级功能不能使用

   但是同一个网口做为ILO 和网络口来使用，在网络安全方面是存在一定风险的，这个使用可以用VLAN 来隔离开ILO通道和网络数据通道

具体方法如下

进入 ILO 100 （BMC）的管理页面 点击

进入网络设置

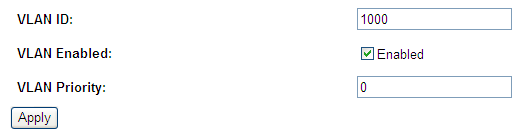

这里的vlan 1000 是我设置的管理VLAN

设置好了后 点击应用  这个时候 WEB 管理页面断开无反应

用网线直连 服务器的E1端口也ping 不ILO 的 Ip地址

这个时候需要进入交换机配置连接E1端口的 交换机端口的模式

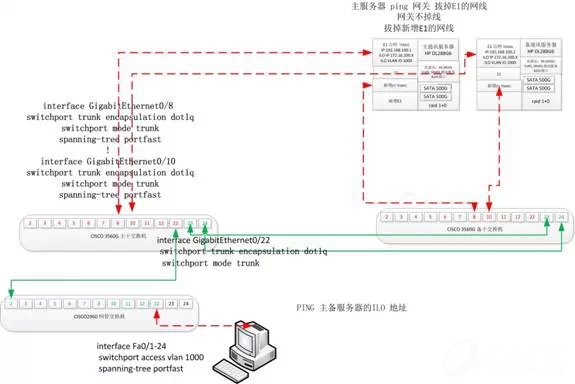

我的交换机型号为 CISCO 3560G-24-TT-S E1 端口连接的是交换机的第8号端口

interface GigabitEthernet0/8

 switchport trunk encapsulation dot1q

 switchport mode trunk

 spanning-tree portfast

然后把测试PC插在交换机的第22号端口  22号端口的配置如下

interface GigabitEthernet0/22

 switchport access vlan 1000

 spanning-tree portfast

配置完成

 用PC ping ILO 的ip 地址 正常

用服务器ping 数据网段的地址也正常
